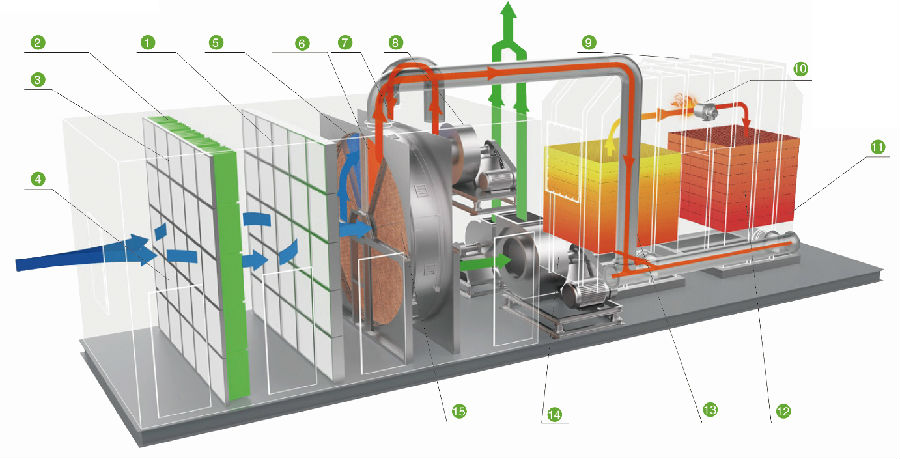

①  高效過濾器 ②中效袋式過濾器 ③初效過濾器 ④ 檢修門 ⑤冷卻區 ⑥ 脫附區⑦ 轉輪 ⑧脫附風機⑨ RTO ⑩燃燒器 ? RTO切換閥 ?蓄熱室?蓄熱室 ?吸附風機 ?吸附區

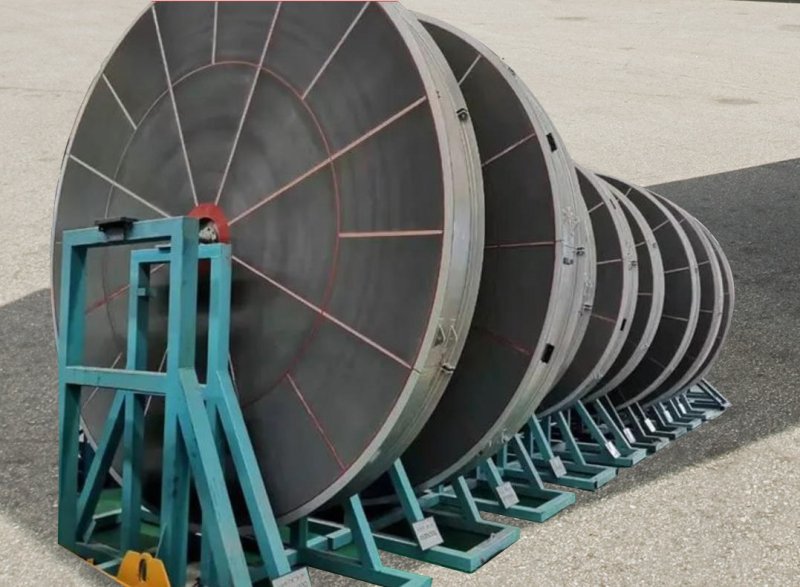

沸石轉輪+RTO工藝主要由沸石轉輪濃縮（吸附區域、脫附區域、冷卻區域）、脫附系統、蓄熱式燃燒系統（RTO爐體、陶瓷蓄熱體、燃燒系統等）及控制系統等部分組成。

工藝流程 ：

    吸附脫附：沸石分子篩轉輪吸附濃縮系統利用吸附&脫附&冷卻這一連續性過程，對VOCs廢氣進行吸附濃縮，沸石分子篩轉輪分為吸附區、脫附區和冷卻區三個功能區域。廢氣進入沸石分子篩轉輪的吸附區，VOCs被沸石分子篩吸附除去，被凈化后排出。吸附在分子篩轉輪中的VOCs，在脫附區經過約200oC小風量的熱風處理而被脫附、濃縮。再生后的沸石分子篩轉輪在冷卻區被冷卻，如此反復。

    蓄熱式燃燒：脫附后的高濃度小風量廢氣進入RTO處理系統，首先進入RTO蓄熱室A的陶瓷介質層，陶瓷釋放熱量，溫度降低，而有機廢氣吸收熱量，溫度升高，廢氣離開蓄熱室后以較高的溫度進入氧化室。在氧化室中，有機廢氣由燃燒器加熱升溫至設定的氧化溫度800oC以上，使其中的VOCs分解成二氧化碳和水后排放。
